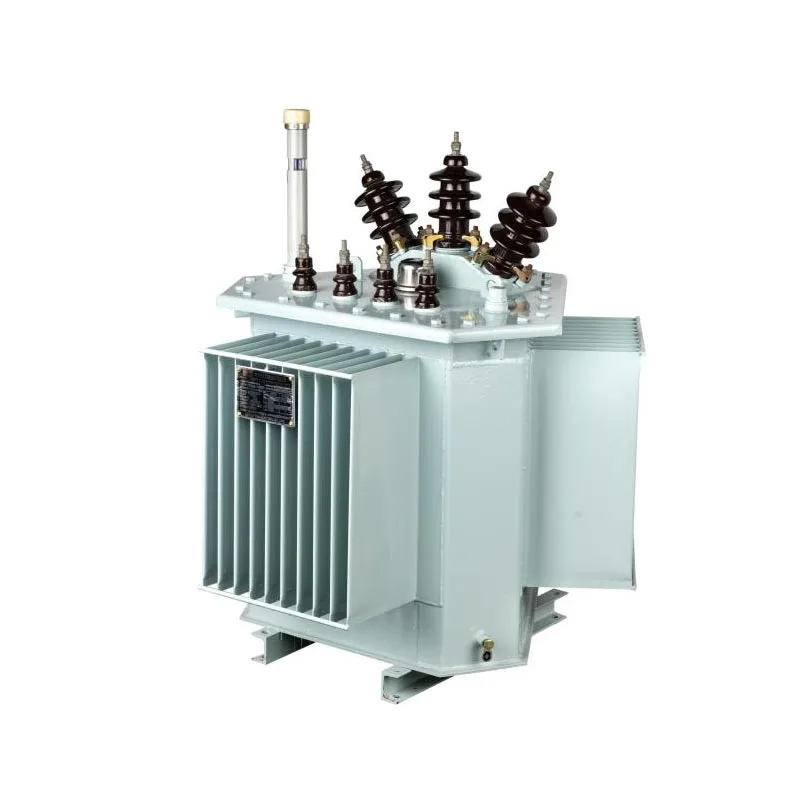

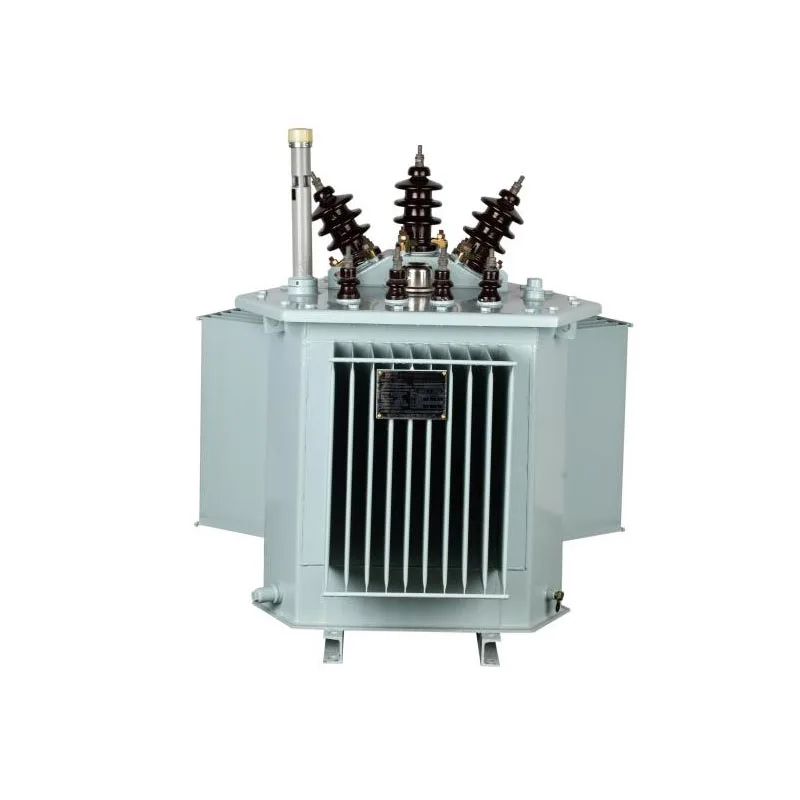

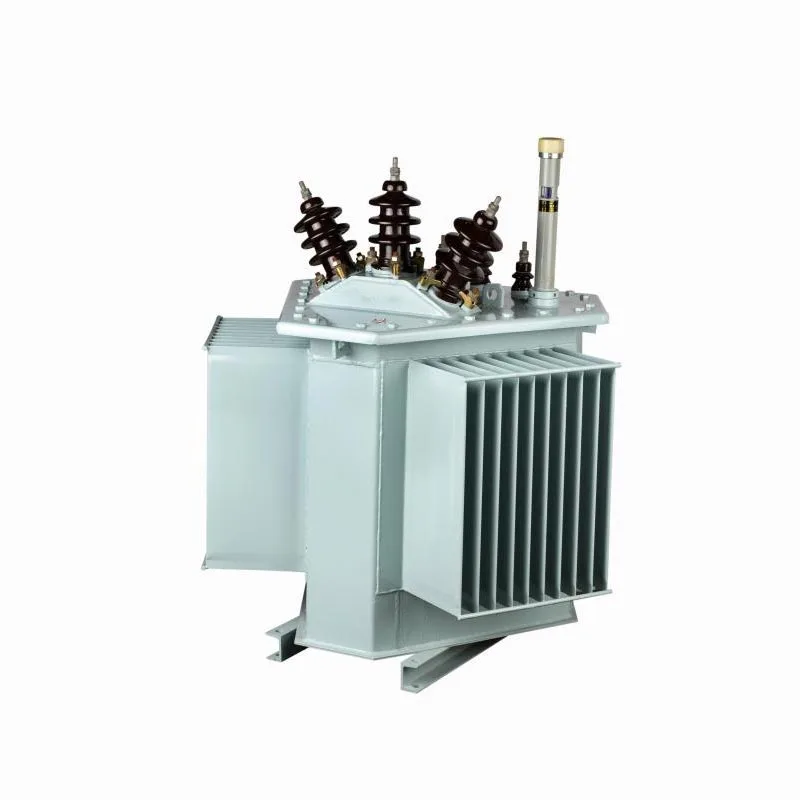

3D sårkärna oljesänkt transformator

Som den mest professionella leverantören av transformatorer är Tailis 3D Wound Core Oil-Immersed Transformer en mycket effektiv och energibesparande krafttransformator. Den antar en trefas tredimensionell symmetrisk struktur istället för den traditionella plana strukturen, förkortar och symmetriserar den magnetiska kretsdesignen utan luftgap. Detta minskar avsevärt tomgångsförluster, tomgångsström och driftsljud. Den har energibesparing, miljöskydd, kompakt struktur och starkt kortslutningsmotstånd, och används i stor utsträckning i stads- och landsbygdsrenoveringar av elnät.

Skicka förfrågan

Produktbeskrivning

Som en av de ledande transformatortillverkarna i Kina har TAILI alltid hållit sig till professionellt hantverk, dedikerade till att tillhandahålla högkvalitativa transformatorprodukter och omfattande stödtjänster till globala kunder. Det hanterar effektivt olika smärtpunkter och utmaningar som kunder ställs inför inom krafttillämpningar och hjälper till kunder uppnår stabil och effektiv drift av kraftsystemet.

Arbetsvillkor:

Höjd: inte överstiga 1000m

Temperatur: -40℃~40℃

Standardspecifikation:

1. Standarder: EN/IEC60076, ANSI/IEEE-C57.12

2. Primärspänning: upp till 36kV

3. Sekundärspänning: 0,4kV

4. Märkeffekt: ≤2500 kVA

5. Frekvens: 50/60 Hz

6. Kylningstyper: ONAN/ONAF

7. Lindningsmaterial: Koppar/Aluminium

8. Installationsalternativ: Stångmonterad (≤630kVA) / Padsmonterad

Kärnfördelarna med 3D-lindad kärna oljenedsänkt transformator:

● Energibesparande och effektiv: Den magnetiska kretsen är helt symmetrisk, utan sömmar av traditionella laminerade ark, vilket resulterar i en betydande minskning av magnetiskt motstånd. Tomgångsförlusten och tomgångsströmmen är cirka 20 % - 40 % lägre än för traditionella laminerade järnkärnor.

● Lågt ljud: Järnkärnan är en solid och kompakt enhet, utan magnetiskt inducerat expansionsljud vid sömmarna, och den triangulära strukturen är stabil, med lite vibrationer. Driftsljudet kan reduceras med 10 - 20 decibel.

● Starkt kortslutningsmotstånd: Den triangulära tredimensionella strukturen är mekaniskt mycket stabil. De tre kärnpelare stöder varandra och motstår effektivt den enorma elektrodynamiska kraften som genereras av kortslutning nuvarande.

● Materialbesparing: Järnkärnan är lätt, använder mindre material, och på grund av sin kompakta storlek, transformatorolja reduceras också i motsvarande mån.

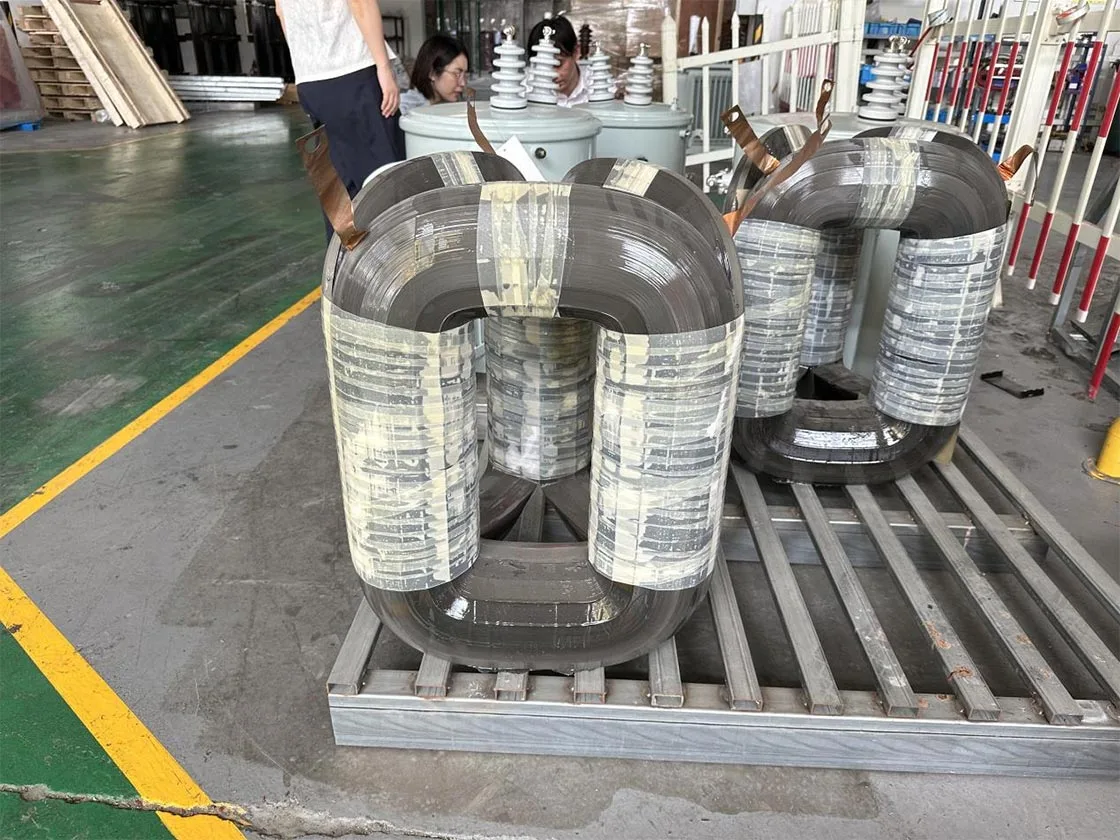

3D wound core oil-immersed transformer

Huvudapplikationsscenarier:

● Kraftöverföring och distribution i kraftnät i städer och på landsbygden.

● Viktiga platser som höghus, kommersiella centra och flygplatser.

● Kombinerade transformatorer, prefabricerade transformatorstationer.

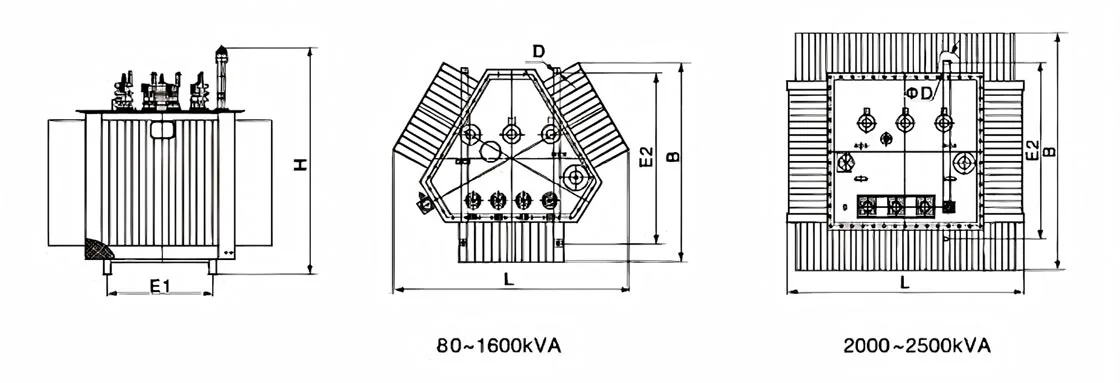

3D wound core oil-immersed transformer

Jämförelse med traditionella oljenedsänkta transformatorer:

Egenskaper	3D-lindad kärna oljesänkt transformator	traditionell oljenedsänkt transformator (plåtlindad kärna)
Kärnstruktur	Sfärisk triangulär spolkärna, utan sömmar.	Platt laminerad typ, med sömmar
Förlust utan belastning	Extremt låg (minskad med 20% - 40%)	Relativt hög
Driftljud	Extremt låg (ungefär 40 - 50 dB)	Högre (ungefär 55 - 65 dB)
Anti-kortslutningsförmåga	Bättre	Bra
Material och volym	Spara material och ha en kompakt struktur.	Relativt mer förbrukningsvaror och större i storlek
Tillverkningskostnad	Högre (Processen är mer komplex.)	Lägre
Långsiktig ekonomisk karaktär	Utmärkt (Betydande besparingar på elräkningar)	I allmänhet
