Varför välja Skid-Mounted Substation för solenergiprojekt i Sydamerika?

TAILI Electric har legat i framkant när det gäller att designa skräddarsyttsladdmonterad transformatorstationlösningar för internationella solenergiprojekt, med kapaciteter upp till 3 200 kVA. Den här artikeln undersöker varför denna design med öppna ramar överträffar traditionella slutna KIOSK och kompakta transformatorstationer, särskilt i de krävande ökenmiljöerna i Sydamerika.

Vad är en sladdmonterad transformatorstation?

En sladdmonterad transformatorstation är en prefabricerad kraftdistributionsenhet där alla huvudkomponenter - mellanspänningsställverk, transformatorer och lågspänningsfördelningspaneler - är integrerade på en enda stålbasram.

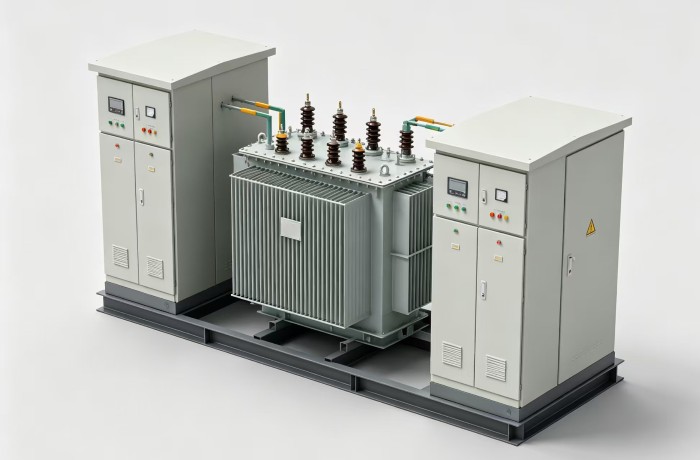

TAILI Electrics skräddarsydda understation har en distinkt öppen konfiguration: den oljenedsänkta transformatorn sitter exponerad i mitten, med oberoende högspännings- och lågspännings-/mätskåp på båda sidor - allt monterat på en enhetlig stålsko.

Denna designfilosofi står i skarp kontrast till slutna KIOSK eller kompakta transformatorstationer, där all utrustning är inrymd i en metallkapsling.

Varför Open-Frame Design? Tre viktiga fördelar

1. Överlägsen värmeavledning i ökenförhållanden

Solprojekt över hela Sydamerika – från Atacamaöknen i Chile till Argentinas höghöjdsslätter – möter extrema temperaturer och intensiv solstrålning.

I en sladdmonterad transformatorstation är transformatorns radiator direkt exponerad för omgivande luft. Denna naturliga konvektionskylning levererar:

Inga ytterligare kylfläktar krävs – eliminerar en vanlig felpunkt Ingen risk för intern överhettning som skulle tvinga transformatorn att sänka klassificeringen Optimal termisk prestanda även under högtid på dagen

Däremot fångar slutna KIOSK-transformatorstationer värme i sina metallhöljen. I ökenmiljöer kan interna temperaturer sväva långt över omgivningen, vilket tvingar transformatorer att arbeta med reducerad kapacitet – en kostsam kompromiss för alla solenergiparker.

2. Förenklad installation och underhåll

Desladdmonterad transformatorstationär fullt ansluten och testad på fabrik. Installation på plats kräver endast:

Ansluta externa kablar Placera enheten på ett förberett underlag

Den modulära, öppna designen gör att transformatorn och ställverket förblir oberoende åtkomliga. Underhållspersonal kan serva enskilda komponenter utan att brottas med skrymmande höljesdörrar eller demontera hela strukturen.

3. Anpassning till lokala nätstandarder

Detta är kanske den mest övertygande fördelen: transformatorstationen med öppen ram har blivit de facto-standarden för solenergiprojekt över hela Sydamerika.

Länder inklusive:

Chile

Peru

Argentina

Honduras

Venezuela

...

har i stor utsträckning antagit denna konfiguration för solcellsanläggningar. Lokala kraftverk och nätoperatörer är bekanta med design, inspektionsprotokoll och acceptanskriterier. Att välja en släpmonterad transformatorstation effektiviserar avsevärt godkännandet av nätanslutningen

behandla.

TAILI Electrics Skid Solutions: Två fraktalternativ

Att leverera stor elektrisk utrustning till avlägsna projektplatser över hela Sydamerika innebär unika logistiska utmaningar. TAILI Electric erbjuder två fraktkonfigurationer för sinsladdmonterad transformatorstation, var och en optimerad för olika projektskalor och logistikkrav.

Alternativ 1: Integrerad One-Piece Skid

Struktur: Högspänningsskåpet, transformatorn och lågspänningsskåpet är alla svetsade på en enda stålbas. Alla interna kablar är klara på fabriken.

Fördelar: Minimalt installationsarbete på plats – släpp, anslut och sätt på ström

Fasta utrustningspositioner eliminerar risken för att interna kopparskenor eller kablar förskjuts under sjötransport

Högsta tillförlitlighet för kritiska applikationer

Bäst lämpad för: Kapacitet upp till 800 kVA

där hela enheten kan skickas som en enhet.

Övervägande: Högre fraktkostnader på grund av det större totala fotavtrycket.

Alternativ 2: Bolted Split-Type Skid

Struktur: Basen är uppdelad i tre segment - högspänningssektion, transformatorsektion och lågspänningssektion. Utrustning mellan sektionerna ansluts med prefabricerade flexibla kopparskenor eller flexibla kablar.

Enheterna packas separat på fabriken och skickas i individuella lådor. På plats skruvas sektionerna ihop och de prefabricerade flexibla anslutningarna paras ihop.

1， Fördelar: Varje sektion passar in i en standard 40-fots HQ-container - ingen överdimensionerad frakt krävs

2, Avsevärt sänkta sjöfraktkostnader med mer tillförlitlig fartygsplanering

3， Inget tillstånd för överdimensionering krävs för inrikes vägtransporter i Kina

4，Mer flexibel lokal transport till den slutliga projektplatsen

5, Minskad risk för skador - radiatorer och porslinsisolatorer får dedikerad skyddsförpackning

6，Viktig notering: Endast basen är mekaniskt delad. Alla elektriska anslutningar använder prefabricerade flexibla kontakter, vilket minimerar ledningsarbetet på plats till ett absolut minimum.

Vanliga förpackningskrav för alla försändelser

Oavsett vilket fraktalternativ som väljs följer TAILI Electric rigorösa förpackningsprotokoll:

1，Integrerade glidförsändelser: Basen måste svetsas med standard containerlyft och surrning

punkter, med stållinor som säkrar utrustningen inuti behållaren

2, Transformatorradiatorer och porslinsisolatorer: Ta emot specialiserade antikollisions- och

salt-dimma/regnskydd för sjötransport

3, Hög- och lågspänningsställverk: Helt förseglad i plast för vattentätning och damm

skydd under frakt och platsförvaring

Applikationsscenarier

TAILI Electrics skräddarsydda lösningar för sladdmonterade transformatorstationer används i olika applikationer: Fotovoltaiska solenergianläggningar (primär tillämpning) Majoriteten av TAILI:s sladdmonterade transformatorstationsenheter fungerar som transformatorer för solcellsanläggningar. Typiska konfigurationer inkluderar:

Gruv- och industriprojekt

Utöver solenergi, används den sladdmonterade transformatorstationen också i stor utsträckning i gruvdrift över hela Chile och Peru, såväl som allmänna industrianläggningar som kräver pålitlig kraftdistribution snabbt.

Slutsats

Den sladdmonterade transformatorstationen har förtjänat sin position som den föredragna lösningen för solenergiprojekt över hela Sydamerika genom en kombination av praktiska fördelar:

1， Överlägsen värmeavledning i ökenmiljöer – inga kylfläktar, ingen de-klassificering

2，Strömlinjeformad installation och underhåll – fabriksanslutna, oberoende åtkomliga komponenter

3， Anpassning till lokala nätstandarder – smidigare godkännanden, snabbare projektdriftsättning

4，Flexibla fraktalternativ – i ett stycke för mindre projekt, delad typ för större installationer med logistiska begränsningar

TAILI Electric har många års erfarenhet av att designa och tillverka skräddarsydda lösningar för sladdmonterade transformatorstationer för internationella marknader. Med kapaciteter upp till 3 200 kVA och spänningskonfigurationer skräddarsydda för specifika landskrav, levererar TAILI nyckelfärdig kraftdistribution som fungerar tillförlitligt i världens mest utmanande miljöer.

För ditt nästa solenergiprojekt i Sydamerika, välj den lösning som lokala energibolag litar på – välj densladdmonterad transformatorstationfrån TAILI Electric.
