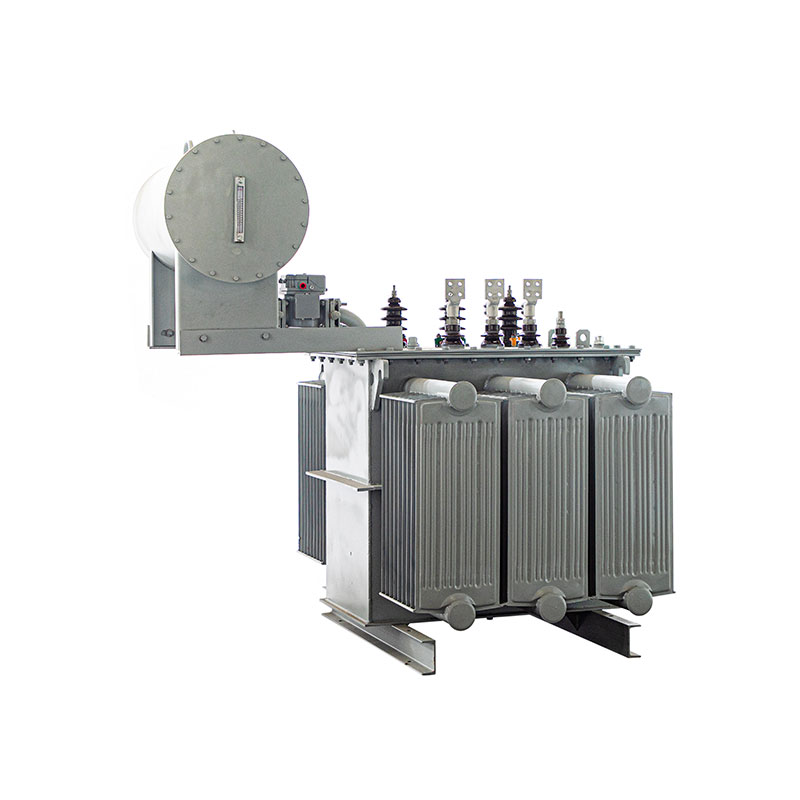

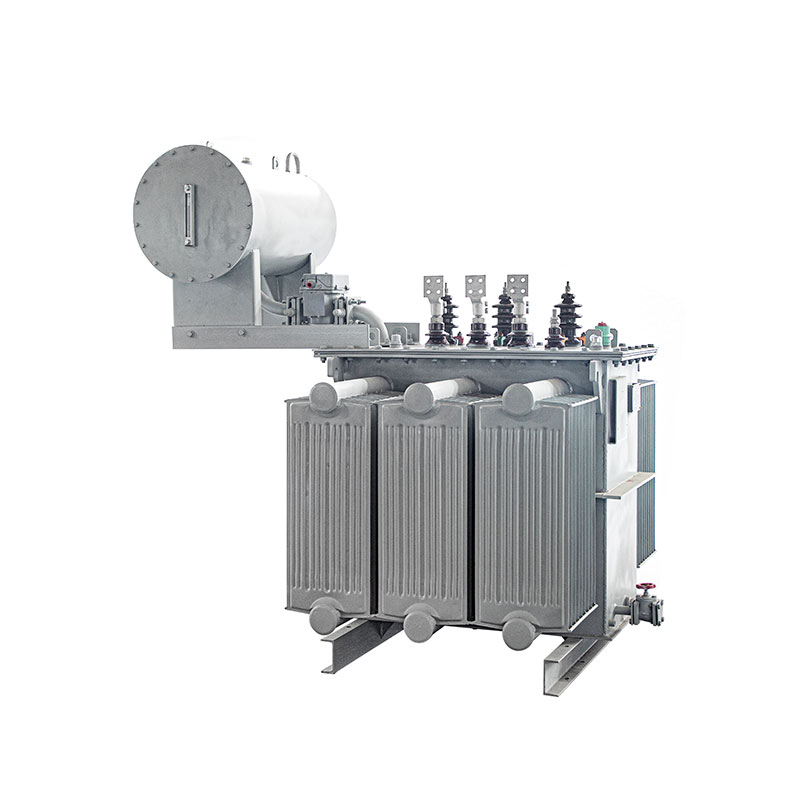

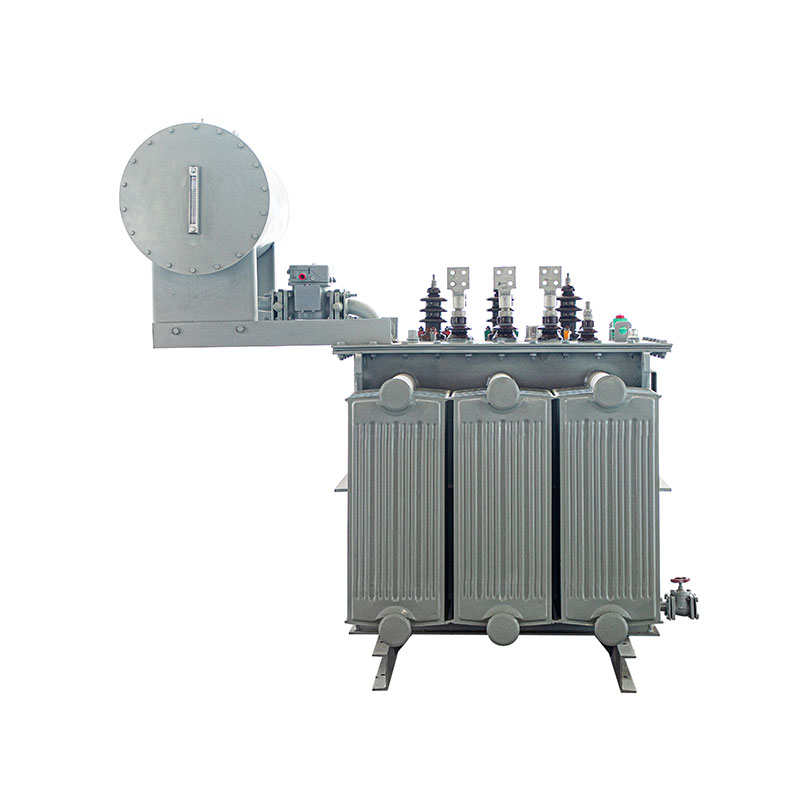

3-fas krafttransformator med oljenedsänkt typ

Om du letar efter en pålitlig leverantör av 3-Phase Oil Immersed Type Power Transformer, och vill utveckla ett långsiktigt samarbete, välj TAILI, då vi har rik erfarenhet och kan erbjuda avancerade produkter tillsammans med omfattande tjänster.

Standardspecifikation

1. Tillämplig specifikation: IEC 60076 / IEEE

2. Nominell kapacitet: upp till 3150kVA

3. Primärspänning: upp till 66kV

4. Sekundär spänning: 0,4/6,3/10,5/35kV eller anpassad

5, Lindningsmaterial: Koppar/Aluminium

6. Temperaturhöjning: 65 °C

7. Kylmetod: ONAN/ONAF

8.Frekvens: 50Hz/60Hz

9.Tappspänning: ±2x2,5% / ±3x2,5% / ±8x1,5% eller anpassad

10.vektorgrupp: Yd11 / YNd11 / Dyn11 / YN

Video

Ange följande information så kommer vi att kunna erbjuda bättre tjänster.

Underhållet av krafttransformatorer av 3-fas oljenedsänkt typ är en systematisk uppgift som syftar till att säkerställa en säker, pålitlig och effektiv drift av transformatorerna och förlänga deras livslängd.

Daglig inspektion och övervakning

1. Kontroll av oljenivån

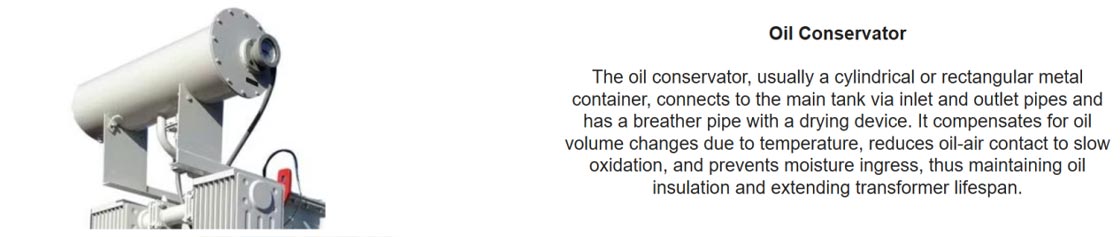

Kontrollera om oljenivån i transformatorkroppen och oljebehållaren (oljetanken) ligger inom standarden temperaturskalaområdet.

Avvikelser och hantering:

För hög oljenivå: Detta kan bero på interna fel som genererar gas eller hög miljötemperatur som orsakar olja expansion. Kontrollera om ventilationen är blockerad och analysera orsaken.

Otillräcklig oljenivå: Detta kan orsakas av oljeläckage eller onormala interna fel. Hitta omedelbart och åtgärda läckpunkten och fyll på kvalificerad isoleringsolja av samma märke och modell omedelbart.

2.  Inspektion av oljetemperatur

Övervaka temperaturindikatorn och kontrollera om den övre oljetemperaturen är normal (i allmänhet inte överstigande 85℃), och jämför det med historiska driftsdata.

Avvikelser och hantering: Om oljetemperaturen stiger onormalt kan det bero på överbelastning, kylanordning fel, intern överhettning (såsom dålig kontakt med järnkärna, lindning eller lindningskopplare), etc. Orsaken måste vara omedelbart identifieras och adresseras.

3. Inspektion av oljeläckage

Inspektera noggrant alla tätningsytor, svetsar, bussningar, ventiler, gasreläer och andra delar av transformatorn för eventuella spår av oljeläckage.

Behandling: Om läckage upptäcks ska det åtgärdas omedelbart. Mindre läckage kan åtgärdas genom att dra åt bultarna. Allvarligt oljeläckage kräver strömavbrott för byte av tätningskomponenter eller svetsning.

4. Isolerande oljefärg och skick

Observera oljans färg genom oljenivåmätaren.

Normal: Transparent, ljusgul.

Onormalt: Om färgen blir mörkare eller svart kan det tyda på oljeförsämring eller inre fel som bågar eller överhettning.

5. Ljud (brus) inspektion

Innehåll: När transformatorn fungerar normalt avger den ett enhetligt "surrande" elektromagnetiskt ljud.

Avvikelser och hantering:

Ökat och jämnt ljud: Detta kan indikera överbelastning eller för hög spänning.

Ojämna knastrande eller knäppande ljud: Det finns lokal urladdning eller isoleringsbrott inuti.

Ojämnt bullrigt ljud: Detta kan bero på lösa järnkärnor.

Om onormala ljud upptäcks bör utökad övervakning utföras. Vid behov bör strömmen brytas av för inspektion.

6. Besiktning av genomföringar

Kontrollera om ytorna på hög- och lågspänningsbussningar är rena och leta efter eventuella sprickor, skador eller urladdningsmärken.

Behandling: Om ytorna är smutsiga behöver de rengöras. Om det finns sprickor eller kraftiga urladdningar kan den bussningar behöver bytas ut.

7. Inspektion av andningsskydd (fuktabsorbent).

Innehåll: Kontrollera färgen på silikagelen. Torr kiselgel är blå, och den blir rosa när den är mättad med fukt.

Procedur: När mer än 2/3 av kiselgelen blir rosa bör den bytas ut. Om det finns olja i oljekoppen, kontrollera om oljenivån är normal.

8. Inspektion av kylsystem

Innehåll: För luftkylda transformatorer, kontrollera om fläktarna fungerar normalt; för oljekyld/ vattenkyld transformatorer, kontrollera arbetsförhållandena för oljepumparna, vattenpumparna, fläktarna och för eventuella läckage i kylarna.

Hantering: Åtgärda eventuella fel omedelbart för att säkerställa korrekt värmeavledning.

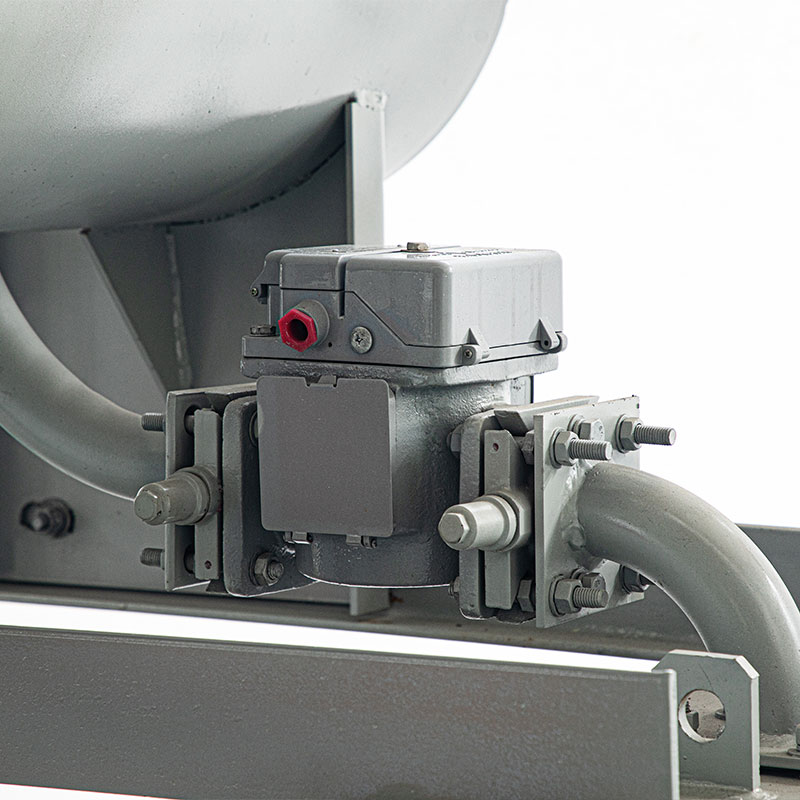

9. Inspektion av gasrelä

Kontrollera om det finns någon ansamling av gas inuti reläet och om observationsfönstret är klart.

Behandling: Om det finns en liten mängd gas ska den registreras och provtas för analys; om mängden gas är stor kommer reläet att avge en signal eller lösa ut och omedelbar hantering krävs.

10. Inspektion av jordningsanordning

Kontrollera om kapslingen och nollpunktens jordkabel är ordentligt anslutna och fria från rost.
