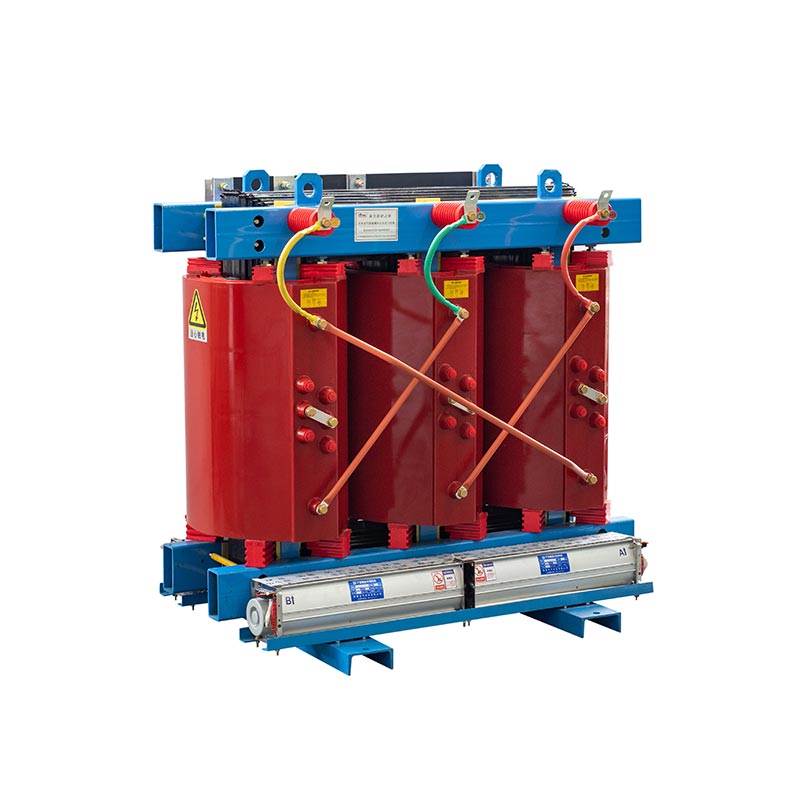

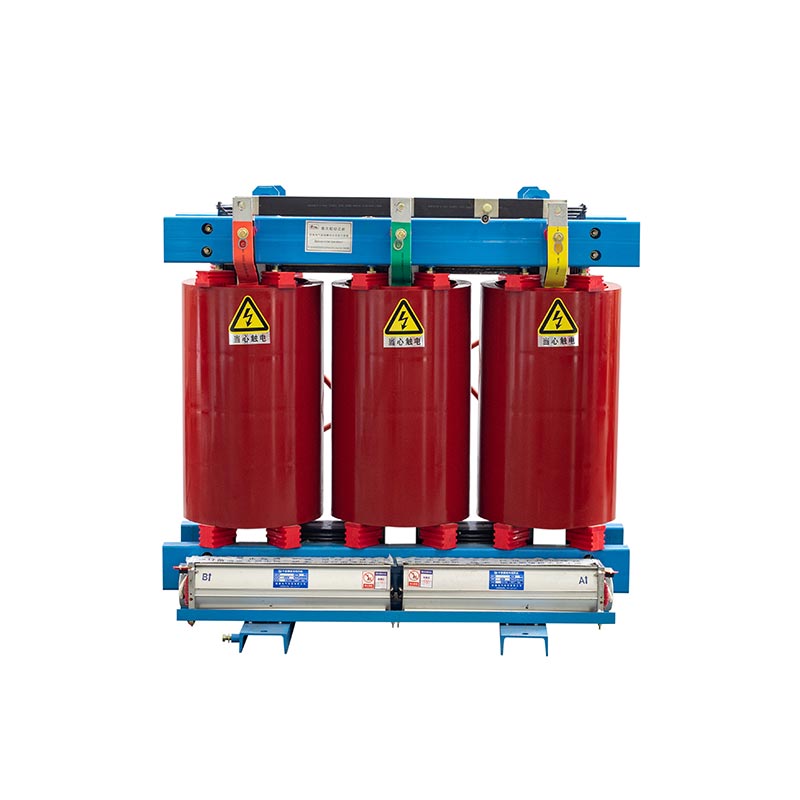

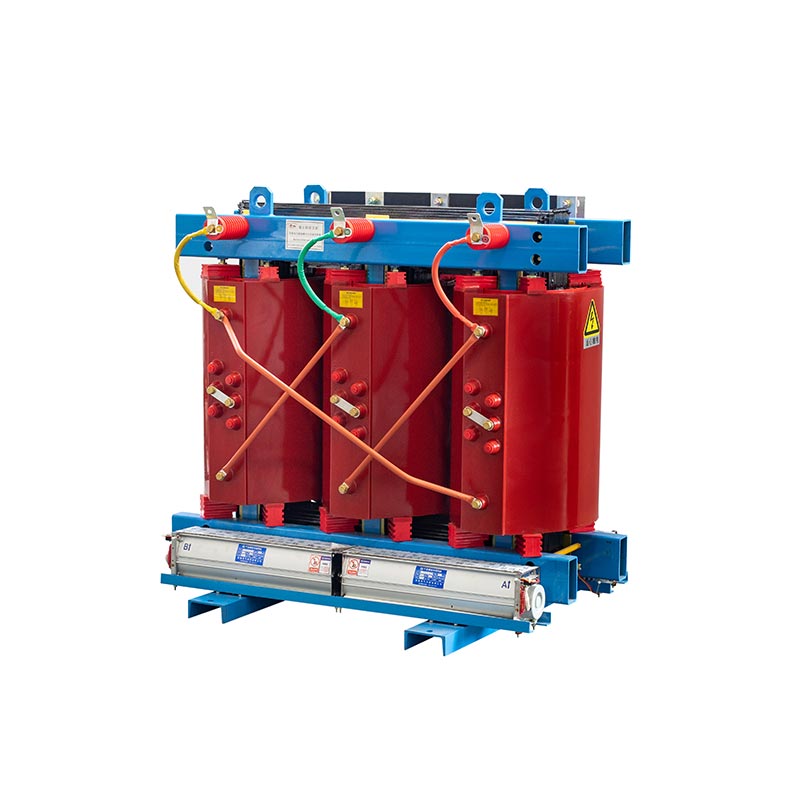

Epoxiharts Gjut Torr Distributionstransformator

Huvuddrag

På grund av dess unika strukturella egenskaper och utmärkta isoleringsmaterial har epoxihartsgjutna distributionstransformatorer av torrtyp följande anmärkningsvärda fördelar.
Oljefri, flamskyddad, brandbeständig: Interiören innehåller inte isoleringsolja. Den använder solida isoleringsmaterial som epoxiharts, eliminerar i grunden riskerna för brand, explosion och olja läckage.
Miljösäkerhet: Fri från giftiga ämnen. Även om den är skadad kommer den inte att förorena miljö.
Underhållet är enkelt: Till skillnad från oljenedsänkta transformatorer finns det inget behov av att regelbundet kontrollera oljenivå och kvalitet. Underhållsarbetet är litet.
Flexibel installation: Den har låga krav på installationsfundament och kan installeras på belastningscentrum, vilket minskar ledningsförlusterna.
Motståndskraftig mot fukt och smuts: De lindningar som har genomgått specialbehandling besitter utmärkta fuktbeständiga och korrosionsbeständiga egenskaper.

Baserat på dessa egenskaper är tillämpningsscenarierna för epoxihartsgjutna distributionstransformatorer av torr typ också mycket omfattande.

Ansökan

Kommersiella och civila byggnader: Höghus, köpcentrum, sjukhus, skolor, data centra osv.
Kollektivtrafik och infrastruktur: Flygplatser, hamnar, tunnelbanestationer, oljeplattformar, osv.
Industrianläggningar: Fabriksverkstäder, CNC-maskiner etc. i områden med hög brand förebyggande krav.
Nya energifält: Solkraft, vindkraft etc. gröna energisystem

Standardspecifikation

1. Tillämplig specifikation: IEC 60076 / IEEE
2. Nominell kapacitet: upp till 4000 KVA
3. Primärspänning: upp till 35kV
4. Sekundär spänning: 380/400/415V eller anpassad
5. Lindningsmaterial: Koppar/Aluminium
6. Temperaturhöjning: 90 -100 ℃ eller anpassad
7. Kylmetod: ONAN8. Frekvens: 50Hz/60Hz
9. Tappspänning: ±5% / ±2x2,5% eller anpassad
10. vektorgrupp: Dynll / Yyn0 / Ydll

Isoleringsklass

Epoxiharts Gjut Torr Distributionstransformator har tre allmänna isoleringsklasser. Den huvudsakliga egenskapen hos isolering ska ge dielektrisk styrka och motstå vissa termiska gränser. Isoleringsklasserna är

Europeisk standard (IEC 60076):

Klass A: Maximal lindningstemperatur på 105°C.
Klass E: Maximal lindningstemperatur på 120°C.
Klass B: Maximal lindningstemperatur på 130°C.
Klass F: Maximal lindningstemperatur på 155°C.
Klass H: Maximal lindningstemperatur på 180°C.
Klass C: Maximal lindningstemperatur på 220°C.

Amerikansk standard (ANSI/IEEE C57.12.01):

Klass 105: Maximal lindningstemperatur på 105°C.
Klass 150: Maximal lindningstemperatur på 150°C.
Klass 220: Maximal lindningstemperatur på 220°C.

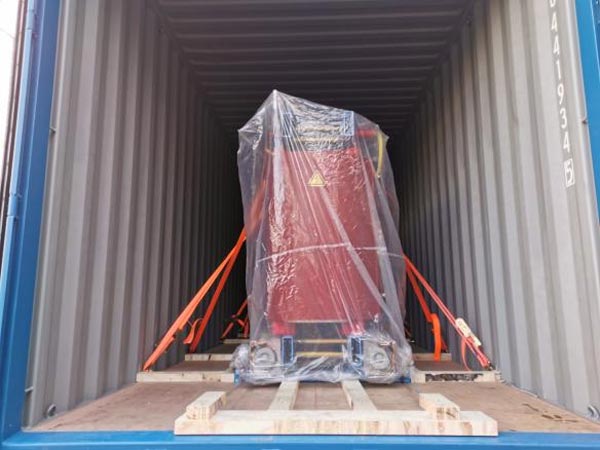

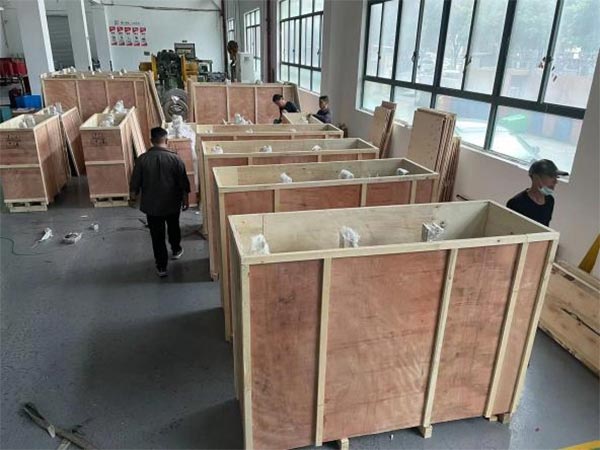

Paketmetoden

Ange följande information så kommer vi att kunna erbjuda bättre tjänster.

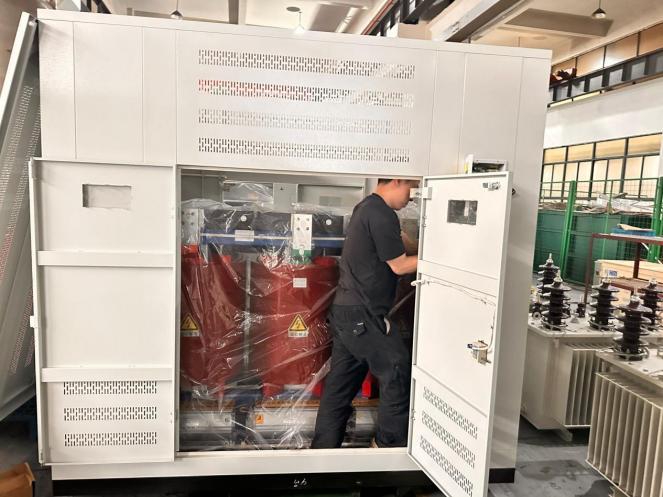

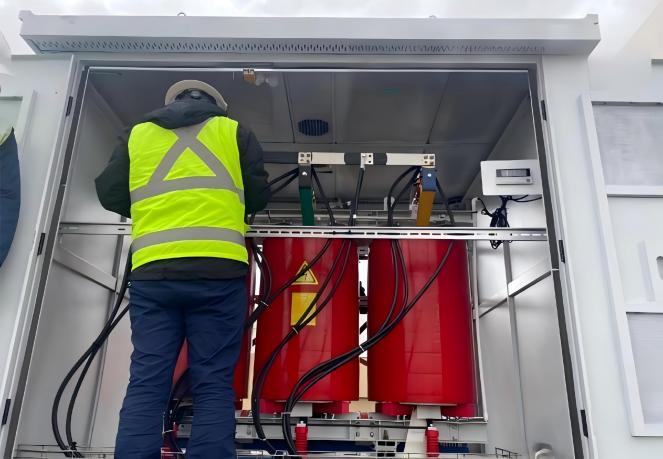

Produktapplikationsscenarier

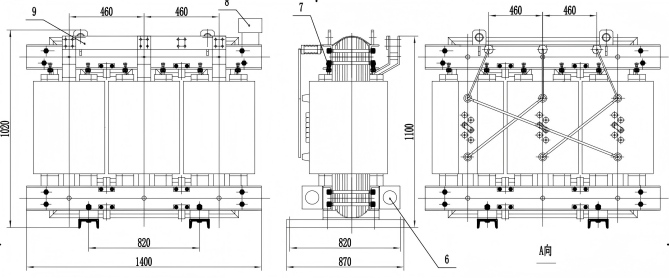

Produktens tekniska parametrar

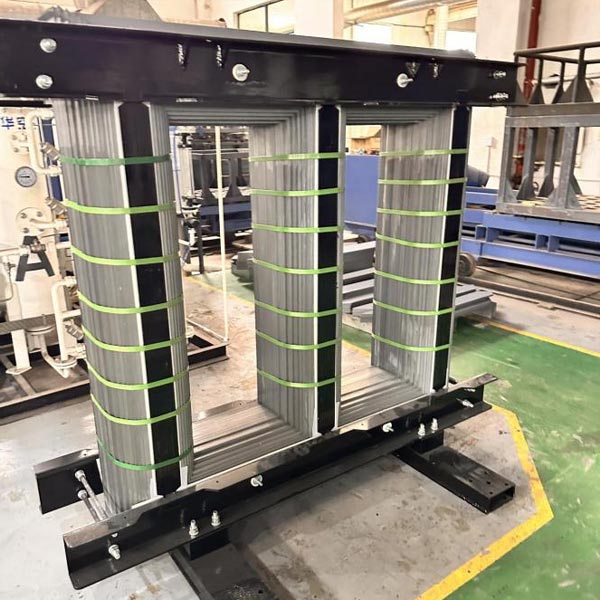

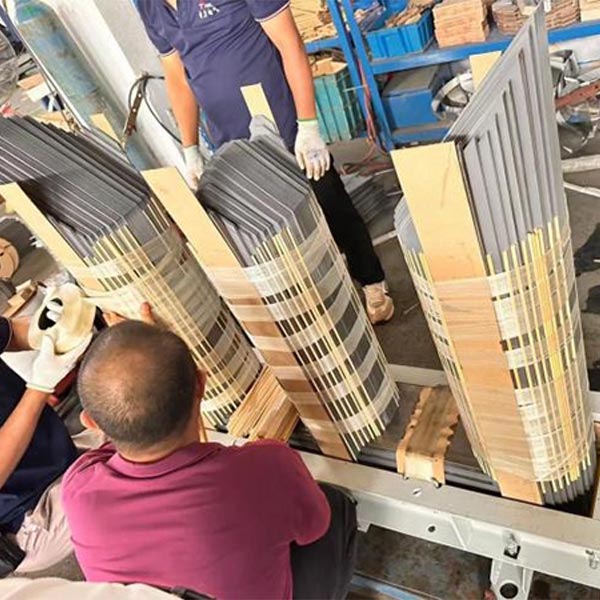

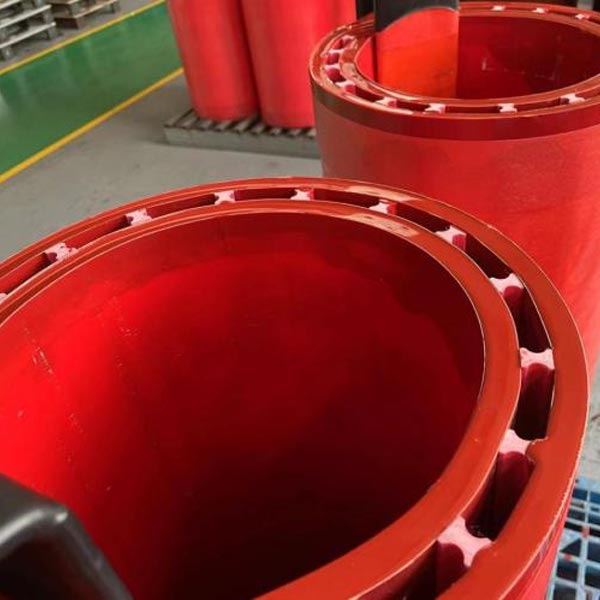

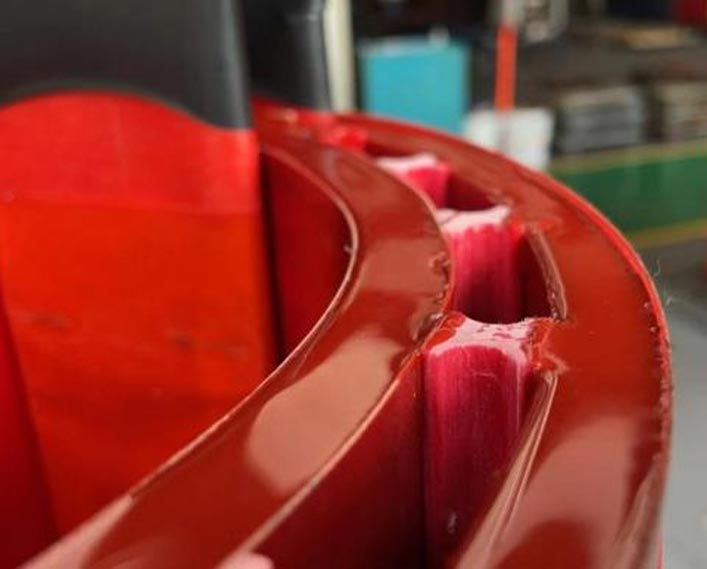

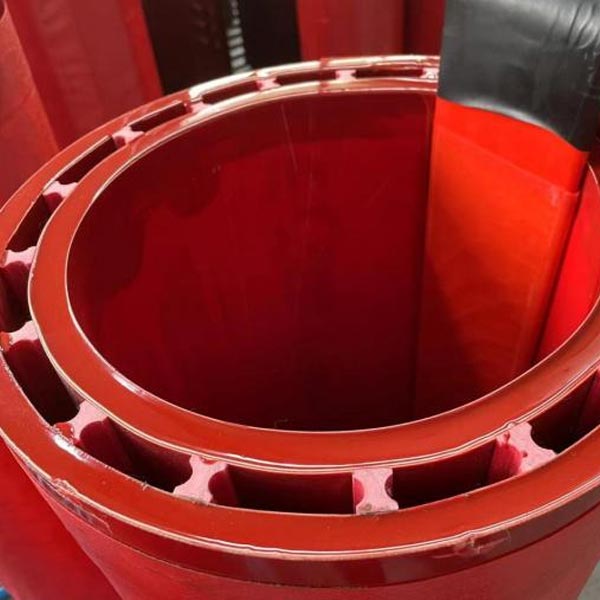

Produktion

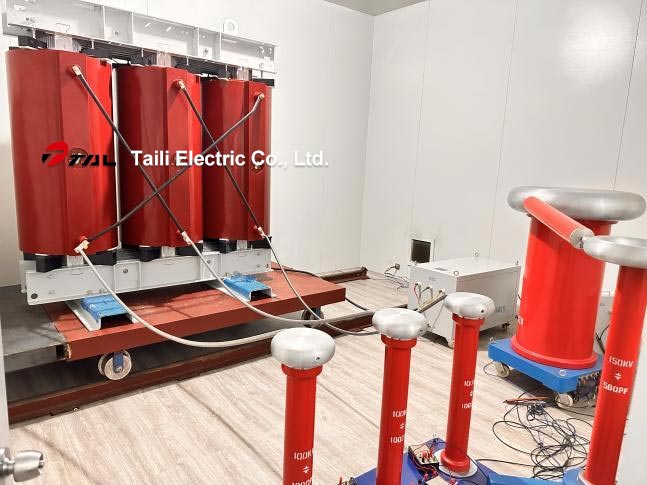

Testa

Rutinmässiga tester:

· Mätning av spänningsförhållande och kontroll av fasförskjutning
· Isolationsresistanstest
· Mätning av lindningsmotstånd
· Spänningshållfasthetstest
· Inducera överspänningsmotståndstest
· Mätning av tomgångsförlust och exciteringsström
· Mätning av kortslutningsimpedans och lastförlust
· Mätning av spänningsförhållande och kontroll av fasförskjutning
· Isolationsresistanstest
· Mätning av lindningsmotstånd
· Spänningshållfasthetstest
· Inducera överspänningsmotståndstest
· Mätning av tomgångsförlust och exciteringsström
· Mätning av kortslutningsimpedans och lastförlust

Typprov

· Belysningsimpulstest
· Temperaturstegringstest
