Air vs Solid SF₆-fri 12kV ringhuvudenhet – vilken passar ditt projekt?

I decennier har svavelhexafluorid (SF₆) har varit den bästa isoleringsgasen för mellanspänningsställverk. Dess dielektriska styrka och bågsläckande förmåga är enastående. Men det finns en fångst:SF₆är mest potent växthusgas känd, med en global uppvärmning potential (GWP) 23 500 gånger den för CO₂över en 100-årig horisont.

För projekt som inte har råd med SF₆läckagerisk erbjuder Taili Electric två kompakta, noll-SF₆, underhållsvänlig SF6-friring huvudenhetlösningar: den TLH-12 eko luftskåp och TLG-12 solidisolerat skåp. Båda förlitar sig på Vakuumbrytare för ljusbågssläckning och eliminerar SF₆helt, men de skiljer sig åt i struktur och bäst passande applikationer.

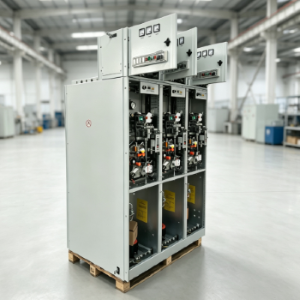

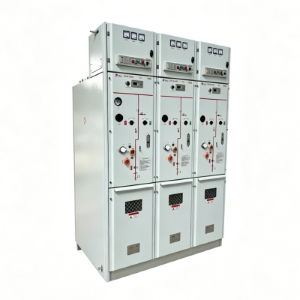

TLH-12: Den torrlufts-/kväveisolerade Ring Huvudenhet

Vad det är

Viktiga fördelar

• Noll växthuspåverkan – om tanken av misstag punkteras eller utvecklar en mikroskopisk läcka, den utströmmande gasen är helt enkelt ren luft eller kväve. Inga miljöstraff, ingen speciell återvinningsutrustning.
• Underhållsfritt gasfack – den svetsade tanken är designad för livstidsförsegling, så rutinmässiga tryckkontroller och påfyllningar är inte det krävs.
• Kompakt fotavtryck – mindre än traditionella luftisolerade ställverk, vilket gör det lämpligt för padmonterade transformatorer och kompakt sekundära transformatorstationer.
• Kostnadseffektivt – bland de två SF₆TLH-12 erbjuder gratis alternativ, ett lägre ingångspris, speciellt för volymbeställningar.

Saker att tänka på

• Torr luft/kväve har en lägre dielektrisk styrka än SF₆. Tankens svetskvalitet och intern skärmning måste kontrolleras strikt.
• För installationer på hög höjd (över 1 000 m), isoleringen avstånd måste verifieras på nytt.
•

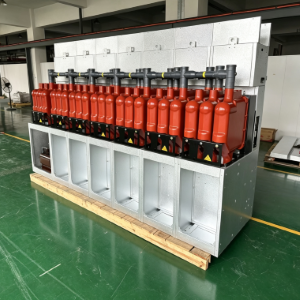

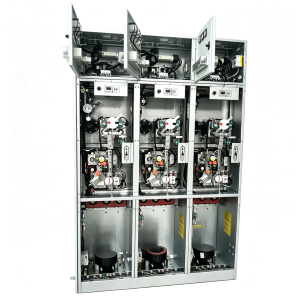

TLG-12: Solid-Isolated Ring Main Enhet

Vad det är

Viktiga fördelar

• Ingen risk för läckage – det finns inget gasfack, så det finns det helt enkelt inget att läcka. Detta är det ultimata valet när projektet måste garanti SF₆– gratis drift under hela livscykeln.
• Immun mot fukt och kondens – det fasta ämnet inkapsling skyddar inre delar från fuktig luft, saltdimma och tunga damm. Ingen inre daggbildning, ingen ytspårning.
• Minimalt underhåll – ingen gashantering, inga tryckmätare, nej påfyllningsventiler. Rutinmässig uppmärksamhet är begränsad till yttre avskärmning och anslutningspunkter.
• Extremt kompakt – den solida isolerade modulen tillåter mindre skåpmått, vilket är en avgörande fördel i trånga underjordiska kammare eller underjordiska transformatorstationer.

Saker att tänka på

• Epoxigjutningsprocessen kräver hög tillverkningsprecision – alla tomrum eller gränssnittsdefekter kan påverka den långsiktiga tillförlitligheten.
• Under kontinuerlig drift vid hög temperatur, den halvledande skärmskiktet bör inspekteras regelbundet.
• Initialkostnaden är högre än TLH-12, men så är det ofta offset by lower site‑support expenses.

Jämförelsetabell: TLH‑12 vs. TLG‑12 vid a Blicka

Vilken SF₆- Gratis ringhuvudenhet bör du välja?

Både TLH‑12 och TLG‑12 är helt kompatibel med IEC 62271-seriens standarder och kan OEM-konfigureras för att passa specifika projektspännings-, skydds- och mätningskrav.

Välj TLH-12 om:

• Du upphandlar stora kvantiteter för standarddistribution nätverk eller containeriserade transformatorstationer.
• Webbplatsen är inte extrem – vanlig inomhus-/utomhustemperatur och fuktighet.
• Du vill ha ett kostnadseffektivt inträde i SF₆-fri teknik utan att offra prestanda.
• Du kan acceptera en mindre tätningsbesiktning under årlig underhåll, och det finns inget absolut behov av att eliminera gasinneslutning.

Välj TLG-12 om:

• Installationen är i en högriskmiljö – under jord källare, kustnära saltdimzoner eller ihållande kondenserande förhållanden.
• Belastningen är kritisk (sjukhus, datacenter, nyckelindustri processer) och oplanerade avbrott är oacceptabla.
• Du vill ha fullständig sinnesfrid när det gäller gasläckage – ingen gas, no leaks, no exceptions.
• Utrymmesbudgeten är extremt knapp – varje centimeter skåpets bredd spelar roll.

Real-World Perspective: Vilket projekt Lag säger

Ett nyligen utländskt solprojekt i Filippinerna jämförde båda alternativen. Ingenjörsteamet valde TLH-12 för 64 distributionsställen runt solenergigården eftersom platsen var öppen, välventilerad, och det lokala bolaget accepterade torrluftsisolering. För inomhusväxling station inne i kustförvaltningsbyggnaden valde de TLG-12 – därför att saltdimma och hög luftfuktighet hade tidigare orsakat spårningsfel på konventionella luftisolerade redskap.

Detta blandade tillvägagångssätt blir allt mer vanligt: använd var och enring huvudenhetdär det ger mest värde.

TAILI Electric: Din partner för SF₆- Gratis distribution

TAILI Electric erbjuder både TLH-12 torrluft / kväveenhet och TLG-12 solid-isolerad enhet som standardprodukter, med flexibel anpassning för exportprojekt. Alla enheter är fabriksmonterade och fullständigt testad före leverans. Vårt ingenjörsteam kan hjälpa dig:

• Utvärdera platsförhållandena och välj den mest lämpliga ringledningen enhet
• Anpassa spänning, skydd och hjälpström till det lokala nätet koder
• Tillhandahålla tvåspråkig dokumentation och teknisk fjärrsupport

Kontakta TAILI Electric idag för att diskutera vilken SF₆-gratisring huvudenhetpassar ditt nästa projekt bäst.
