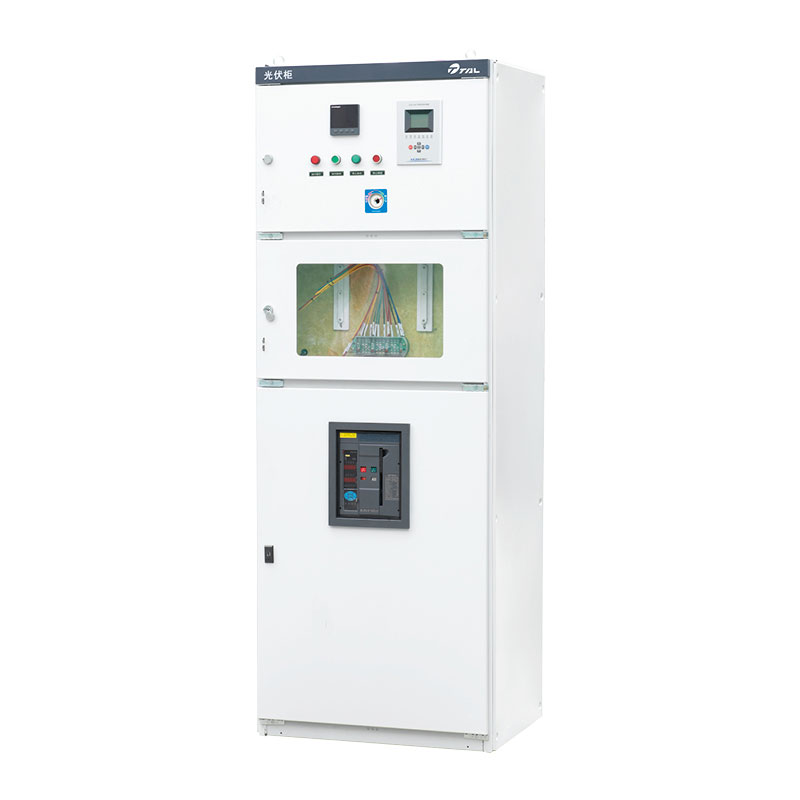

Fotovoltaiskt nätanslutet lågspänningsskåp

Det fotovoltaiska elnätsanslutna lågspänningsskåpet som tillhandahålls av Taili fabriken samlar den elektriska energin som produceras av fotovoltaisk växelriktare och ansvarar för att säkert överföra den till lasterna och elnätet. Samtidigt har den omfattande skydds-, övervaknings- och schemaläggningsfunktioner.

Huvudfunktioner

Det solcellsnätanslutna lågspänningsskåpet är inte på något sätt en enkel "kopplingsdosa". Den utför följande nyckelfunktioner:

1. Kraftuppsamling och distribution

· Samling: Kombinera växelströmsutgången från flera fotovoltaiska växelriktare till en eller flera huvudledningar kretsar för att förbättra överföringseffektiviteten.

· Distribution: Rimligen allokera den insamlade strömmen till lokala belastningar (för användarnas eget bruk) och överför remaining power to the grid.

2. Nätanslutningspunkt

· Detta är den juridiska gränsen mellan solcellsanläggningen och elnätet. Nätbolag kräver vanligtvis mätning och övervakning vid denna tidpunkt för att säkerställa att solcellssystemet inte har negativa effekter på rutnät.

3. Omfattande skyddsfunktioner

· Överbelastnings- och kortslutningsskydd: Använd strömbrytare för att förhindra överdriven ström från att skada utrustningen eller orsakar bränder.

· Anti-reverserad strömskydd (efter behov): När elproduktionen överstiger belastningens elförbrukning, förhindra att strömmen återkopplas till transformatorn på översta nivån (i vissa applikationer är det förbjudet).

· Skydd mot ö-effekt: Detta är kärnsäkerhetsfunktionen för det nätanslutna systemet. När rutnätet är avstängd är det nödvändigt att snabbt koppla bort solcellssystemet från elnätet för att förhindra solceller ström från att överföras till strömavstängningsledningarna, vilket äventyrar säkerheten för underhållspersonal för elnätet. Även om växelriktaren själv har denna funktion, används fördelarskåpet vanligtvis som reservskydd.

· Över/underspänning, över/underfrekvensskydd: Övervaka nätparametrar. Once an anomaly is detected, act immediately to protect equipment and the grid.

· Surge protection: Prevent overvoltage shocks such as lightning strikes from damaging expensive inverters and other utrustning.

4. Övervakning och mätning

· Smarta mätare: Installera dubbelriktade mätare för att noggrant mäta strömmen som genereras av solceller, strömmen matas in i nätet och strömmen som tas från nätet. Dessa ligger till grund för elräkningen.

· Övervakningsenheter: Övervaka parametrar som spänning, ström, effekt, kraftgenerering, effektfaktor i verkligheten tid genom ström/spänningstransformatorer, effektmätare m.m.

5. Omkoppling och styrning

· Provide disconnect switches, contactors, etc., to facilitate manual or automatic connection and disconnection operations, facilitating equipment maintenance and repair.

Ange följande information så kommer vi att kunna erbjuda bättre tjänster.

För att underlätta bättre kommunikation och för korrekt beställning, vänligen förse oss med det enradiga diagrammet över your photovoltaic system.
