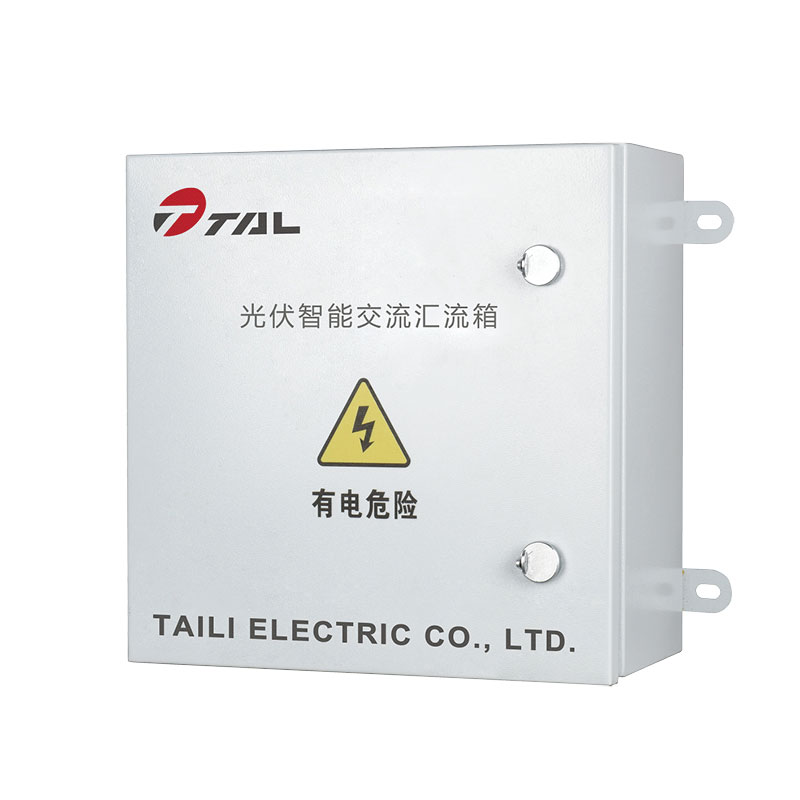

Fotovoltaisk AC Confluence Box

Taili är ett bra val för att vara din tillverkare och leverantör av Photovoltaic AC Confluence Box. Denna högkvalitativa och avancerade produkt är en strömavtagare som är placerad mellan utgångsänden på solcellsväxelriktaren och det nätanslutna distributionsskåpet (eller transformatorn). Med starka funktioner och hög effektivitet har vår produkt ett brett användningsområde.

Skicka förfrågan

Produktbeskrivning

Kärnfunktionen hos Photovoltaic AC Confluence Box är att parallellt samla AC-elektriciteten från flera växelriktare till ett fåtal huvudkablar (vanligtvis en), och sedan överföra den till nästa utrustningsnivå, vilket förenklar systemstrukturen och underlättar övervakning och skydd.

Funktioner

1. Uppnå lokal strömkonvergens, minska antalet kablar och spara kostnader och utrymme under installationen.

2. Skyddsfunktioner: överströms-/kortslutningsskydd, åskskydd, skydd mot omvänd laddning.

3. Segmenterad isoleringsfunktion, med en likströmsbrytare eller lastisoleringsbrytare, som möjliggör manuell frånkoppling av likströmsförsörjningen och tillhandahållande av elektrisk isolering.

photovoltaic AC confluence box

Teknisk specifikation

Modell	BWX-AC4	BWX--AC6	BWX-AC8
Inmatningssätt	1-4	5-6	7-8
Ingångsspänning	AC690V
Ingångsström	0-1000A
Utström	250A	400A	630A
Märk arbetsspänning Un	480VAC
Skyddsspänning Upp	≤3,2kV
Standard genomströmning In(8/20μs)	20kV (Valfritt enligt kundens krav)
Max, genomströmningskapacitet Imax (8/20μs)	40kV (Valfritt enligt kundens krav)
Motsvarande tid	＜25ns
Temperatur och luftfuktighet	Driftstemperatur: -40~+85℃, luftfuktighet 95%, icke-kondenserande, icke-frätande gasplatser
Höjd över havet	≤4000m
Kapslingsmaterial	Varmförzinkat stål/rostfritt stål/kallvalsat stål eller annat
IP klass	IP65
Kabelkontakt IP-klass	IP66
Storlek (W.H.D)	800600200mm	800800200mm	8001000200mm
