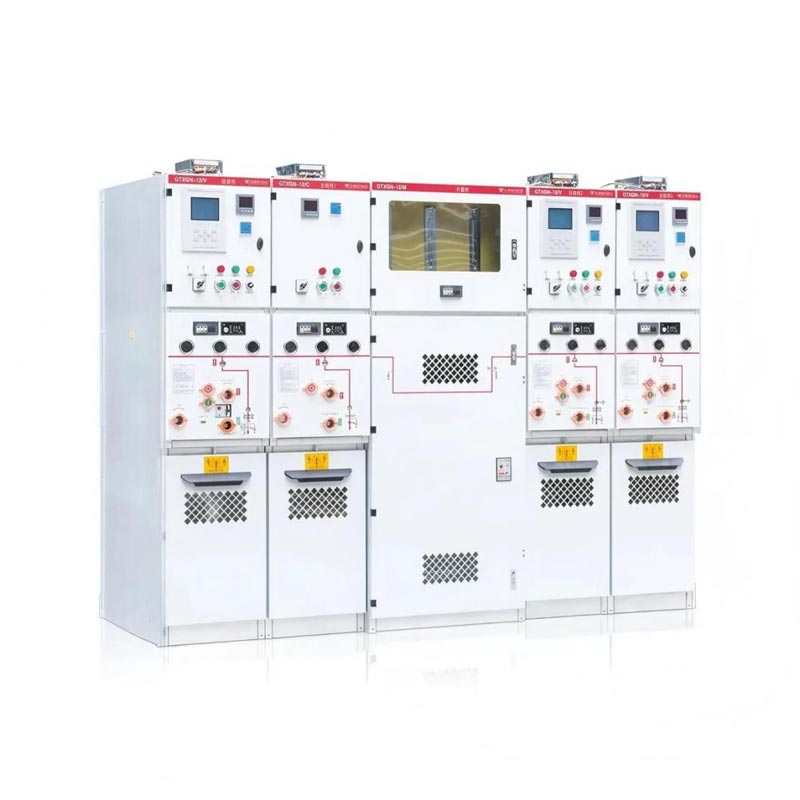

12kV metall solid isolerad ställverk

Det 12kV metallisolerade ställverket kombinerar fördelarna med inomhus och solid isolering:

1. Helt isolerad och förseglad: Alla högspänningsspänningsförande delar är täckta av ett solidt isoleringsskikt, som inte är påverkas av damm, fukt, kondens, smådjur etc. Den har hög tillförlitlighet.

2. Miniatyrisering och kompakthet: Dielektricitetskonstanten för fasta isoleringsmaterial är mycket högre än så av luft, så att isoleringsavståndet mellan spänningsförande delar kan förkortas avsevärt under samma spänningsnivå. Därför är utrustningen mycket liten i storlek, vilket sparar golvyta, vilket är avgörande för distributionsrum inomhus med begränsat utrymme.

3. Miljövänlig: Den eliminerar helt SF₆-gas, eliminerar risken för växthuseffekt, och är föredragen utrustning för gröna elnät.

4. Hög säkerhet: Eftersom högspänningskomponenterna är helt isolerade, även om skåpdörren är öppen, operatören kommer inte direkt att röra de spänningsförande delarna, vilket garanterar stor personlig säkerhet.

5. Underhållsfritt: De interna brytarna och andra komponenter är stelnade i epoxiharts, utan behov av smorda rörliga delar, uppnå livslångt underhållsfritt, minska drift- och underhållskostnader och arbetsbelastning.

6. Flexibel installation: Liten i storlek och lätt i vikt, det är bekvämt för transport, installation och arrangemang inomhus. Den modulära designen underlättar även framtida expansion.

Var kan detta ställverk användas?

12kV metallisolerade ställverk används ofta i kraftdistributionsområden som kräver säkerhet, tillförlitlighet och platsbesparande:

· Kommersiella byggnader: Underjordiska kraftdistributionsrum i kontorsbyggnader, köpcentra och hotell.

·Bostadsområden: Centrala kraftdistributionscentraler inom bostadsområdena.

· Industriföretag: Verkstadsstationer inom fabriker.

· Offentliga anläggningar: Kraftdistributionssystem för tunnelbanestationer, flygplatsterminaler, sjukhus, skolor, etc.

· Datacenter: I situationer där hög tillförlitlighet för strömförsörjning och hög utrymmesutnyttjande krävs.

· Nytt energifält: Steg-up-stationer inomhus för solcells-/vindkraftsprojekt.

Standardspecifikation för solidisolerade metallställverk

1. Märkspänning: 12 kV

2. Märkström: 630A / 1250A

3. Märkfrekvens: 50/60Hz

4. Omgivningstemperatur: inomhus -25 ℃ till 40 ℃; Utomhus: -35℃ till 40℃

5. Höjd: Standarden gäller områden upp till 1000 meter. För höjder över 1000 meter, kapacitet reduktion ska genomföras i enlighet med standarden.

6. Relativ luftfuktighet: Dagsmedelvärde ≤ 95 % Månadsmedelvärde ≤ 90 %

7. Skyddsklass: IP4X (IP67)

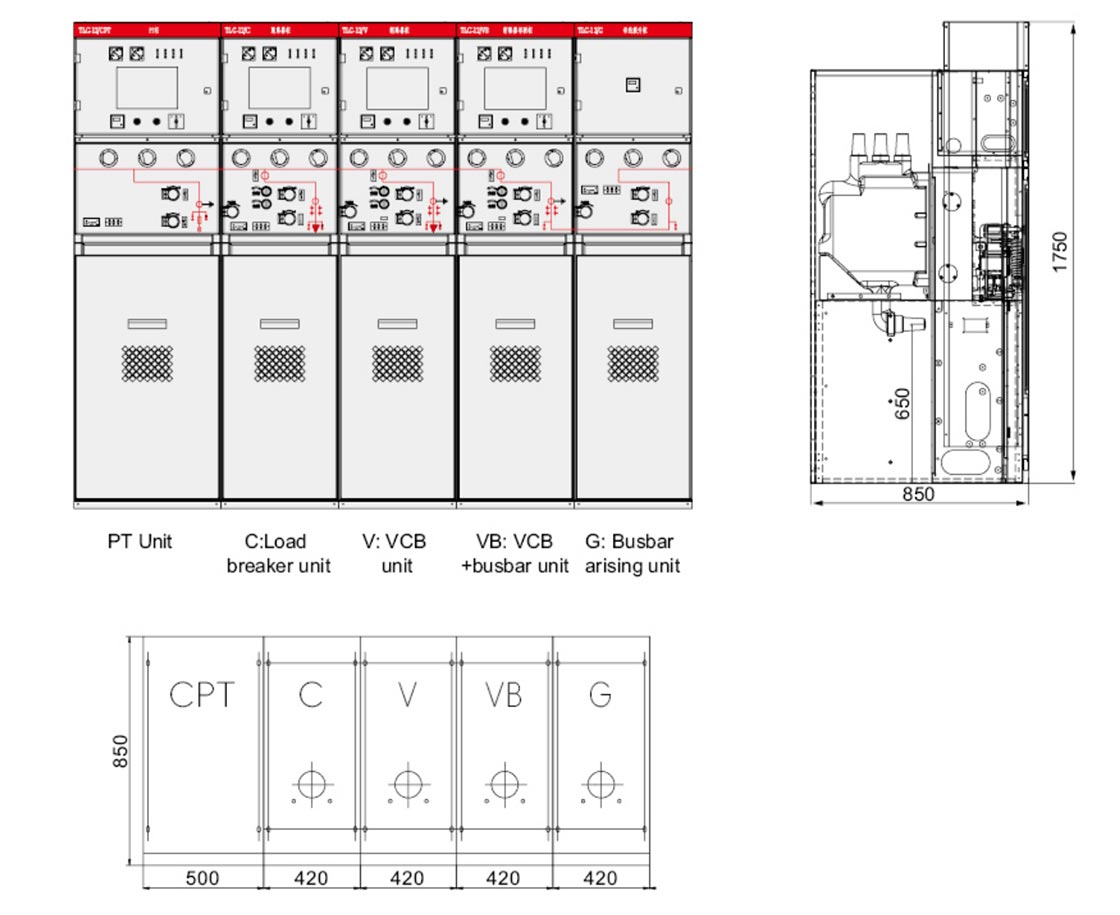

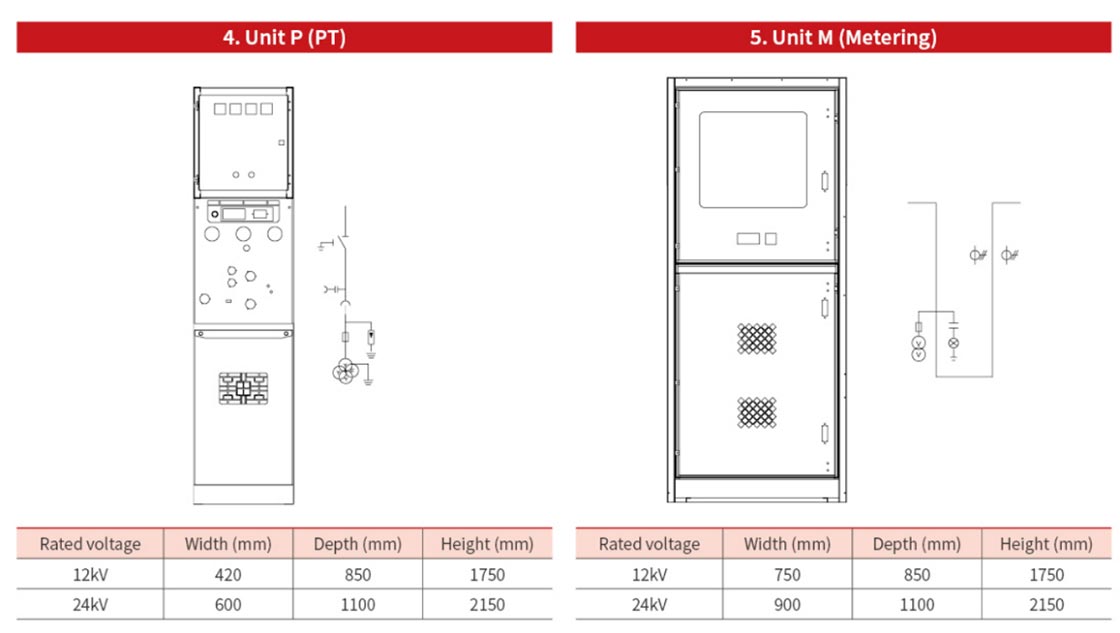

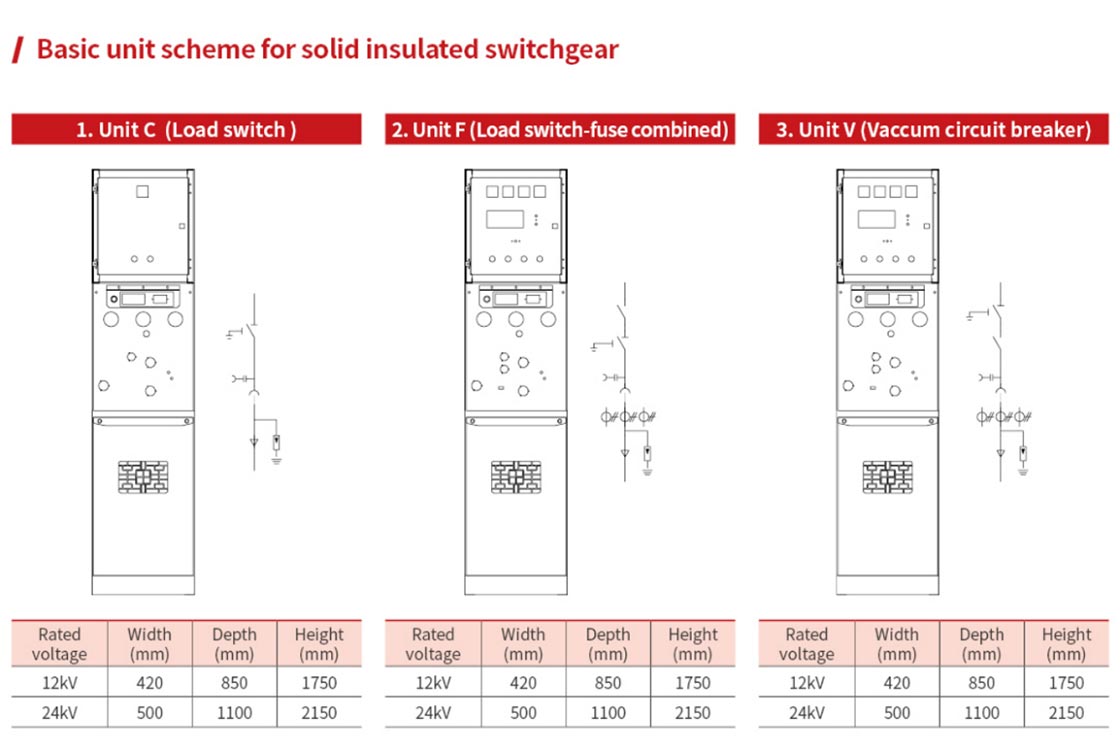

Ritning och mått
